V-RAPTOR XL是支持高端電視、電影制作和需要一體化解決方案的 專業項目的完美解決方案
| 傳感器參數 | |
|---|---|

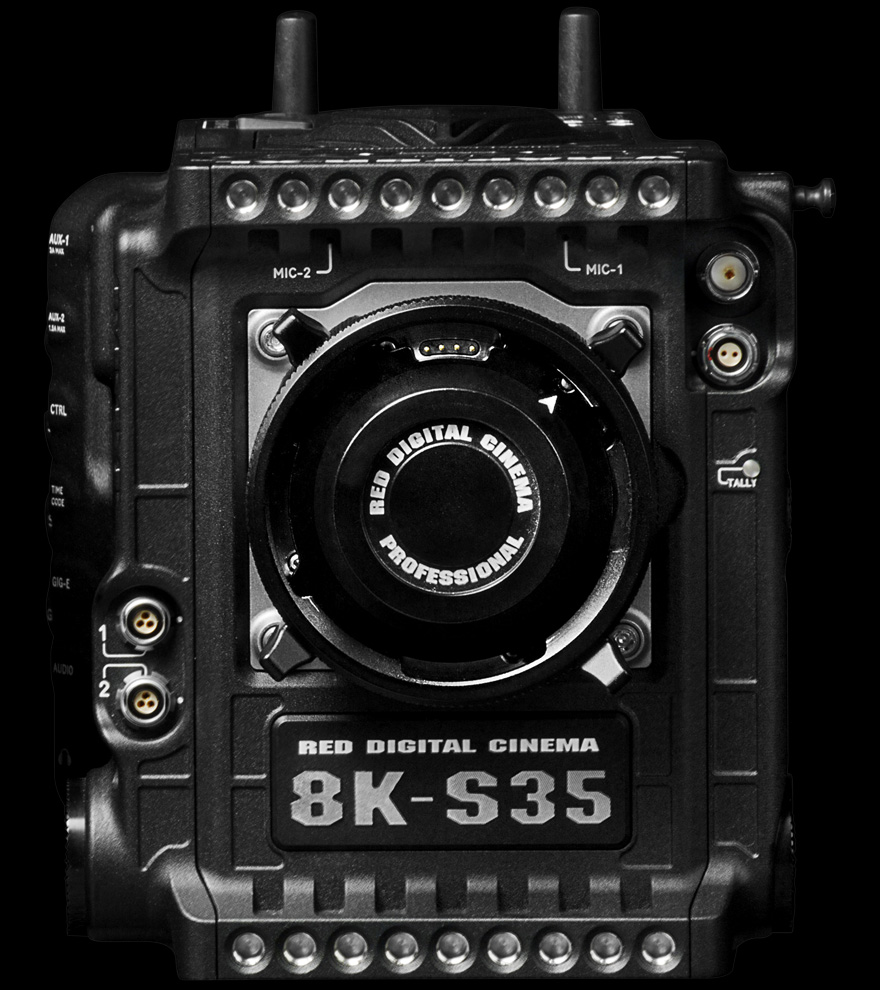

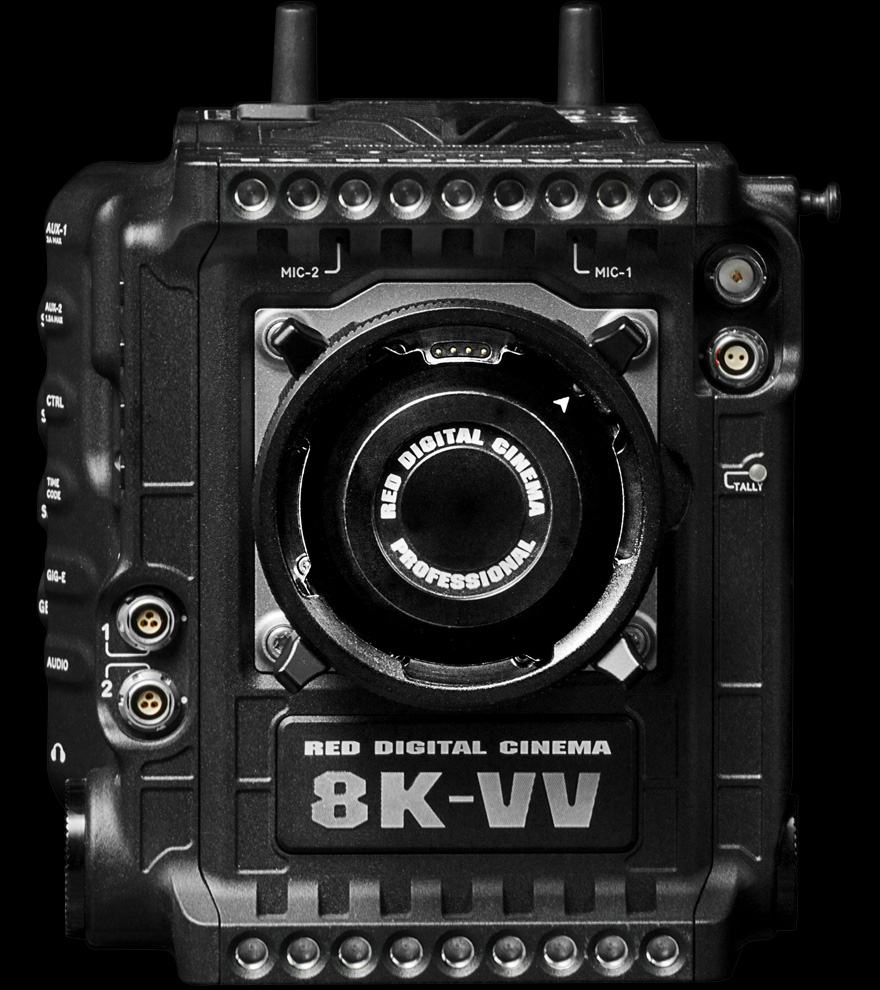

v-raptor xl 8k vvv-raptor xl 8k s35 |
|
| 傳感器 |
V-RAPTOR™8K VV 3540萬像素 CMOS V-RAPTOR™8K S35 3540萬像素 CMOS |
| 有效像素 |
8192(高）x 4320(寬) 8192(高）x 4320(寬） |
| 傳感器尺寸 |
40.96mm x 21.60mm(對角線：46.31mm） 26.21mm x 13.82mm(對角線：29.63mm） |
| 動態范圍 |
17檔+ 16.5檔+ |
| 主要特征 | |
| 內置ND |
機械驅動clear和精確控制的電子ND濾鏡 電子ND最小密度2檔，最大密度7檔 電子ND可選增量有1/3檔、1/4檔和1檔 |
| 鏡頭卡口 |
可更換的鏡頭卡口，包括V-RAPTOR XL PL卡口（帶墊片） 支持V-RAPTOR XL鎖定佳能EF卡口 兼容DSMC鏡頭卡口，但是不能電子通訊或者控制 |
| 電池類型 |
集成式雙電壓14/26V口或安東口電池卡口 |
| 錄制 | |
| 最大數據速率 |
使用RED品牌或者符合資質的CFexpress卡最高可達800 MB/s1 |
| REDCODE®RAW 最大幀速率 |
在 8K 17:9（8192 x 4320）時為 120 fps，在 8K 2.4:1（8192 x 3456）時為 150 fps 在 7K 17:9（7168 x 3780）時為 140 fps，在 7K 2.4:1（7168 x 3024）時為 175 fps 在 6K 17:9（6144 x 3240）時為 160 fps，在 6K 2.4:1（6144 x 2592）時為 200 fps 在 5K 17:9（5120 x 2700）時為 192 fps，在 5K 2.4:1（5120 x 2160）時為 240 fps 在 4K 17:9（4096 x 2160）時為 240 fps，在 4K 2.4:1（4096 x 1728）時為 300 fps 在 3K 17:9（3072 x 1620）時為 320 fps，在 3K 2.4:1（3072 x 1296）時為 400 fps 在 2K 17:9（2048 x 1080）時為 480 fps，在 2K 2.4:1（2048 x 864）時為 600 fps |
| 回放幀速率 （項目時基） |
23.98, 24, 25, 29.97, 30, 50, 59.94, 60 fps, 所有分辨率 |
| 最佳可用 REDCODE®設置 |
REDCODE HQ, MQ 和 LQ 在 8K 17:9 (8192 x 4320) 時可達 60 fps REDCODE LQ 在 8K 17:9 (8192 x 4320) 時可達 120 fps REDCODE HQ, MQ 和LQ 在 6K 17:9 (6144 x 3240) 時可達 96 fps REDCODE MQ 和LQ 在 6K 17:9 (6144 x 3240) 時可達 160 fps REDCODE HQ, MQ 和 LQ 在 4K 17:9 (4096 x 2160) 時可達 240 fps REDCODE HQ, MQ 和 LQ 在 2K 17:9 (2048 x 1080) 時可達 480 fps |
| REDCODE® 采集格式 |
8K 17:9 (8192 x 4320), 2:1, 2.4:1, 16:9, 1:1和 變形寬熒幕 2x, 1.8x, 1.6x, 1.5x, 1.3x, 1.25x 7K 17:9 (7168 x 3780), 2:1, 2.4:1, 16:9, 1:1 和 變形寬熒幕 2x, 1.8x, 1.6x 6K 17:9 (6144 x 3240), 2:1, 2.4:1, 16:9, 1:1 和 變形寬熒幕 1.5x, 1.3x, 1.25x 5K 17:9 (5120 x 2700), 2:1, 2.4:1, 16:9, 1:1 4K 17:9 (4096 x 2160), 2:1, 2.4:1, 16:9, 1:1 3K 17:9 (3072 x 1620), 2:1, 2.4:1, 16:9, 1:1 2K 17:9 (2048 x 1080), 2:1, 2.4:1, 16:9, 1:1 |
| Apple ProRes |
專屬錄制 ProRes 4444 XQ, ProRes 4444, ProRes 422 HQ, ProRes 422 和 ProRes 422 LT 4K (4096 x 2160) 和 2K (2048 x 1080) 時高達 120 fps 代理錄制最高支持 ProRes 422 HQ 2K (2048 x 1080) 時高達 60 fps |
| 常規參數 | |
| 構造材質 |
鋁合金 |
| 重量 |
7.99 磅 /3.62 千克（帶 PL 卡口，V 口電池掛板）8.08 磅 /3.67 千克（帶 PL 卡口，安東口電池掛板） |
| DC 電源輸入 |
通過 4 針 DC-IN 端口支持 19.5 到 34 伏直流電 |
| 工作溫度 |
0°C 至 40°C (32°F 至 104°F) |
| 儲存溫度 |
-20°C 至 50° C (-4°F 至 122°F) |
| 存儲相對濕度 |
0% 至 85% 非冷凝狀態 |
| 其它特征 | |
| 色彩管理 |
第二代圖像處理流程 (IPP2) 支持同時查看多個 33x33x33 3D LUT 支持同時查看和調整多個 CDL |
| 音頻 |
集成兩路數字單聲道麥克風，無壓縮，24 位 48 kHz 集成兩路 mic/line/+48V 5 針音頻端口輸入，無壓縮，24 位 48 kHz |
| 自動對焦 |
相位檢測和反差 |
| 遠程控制 |
可切換雙波段（2.4 GHz/5 GHz）天線，安裝在 RP-SMA 母口上，提供 Wi-Fi 控制攝影機功能 專屬同步鎖相，時間碼輸入，GPIO 和 CTRL（RS232）口 通過 USB-C 或千兆以太網（需要兼容的 USB-C 轉以太網適配器）實現有線控制，可遙控攝影機，提供實時 MJPEG 視頻信號和素材下載功能 |
| 電源輸出 |
穩壓 12 伏輸出 2 個 P-TAP 接口 (3AMP 組合) 1 個背面 2-Pin 0B (3 AMP) 1 個背面 2-Pin 0B (3 AMP) 1 個背面 2-Pin 0B (1.5 AMP) 1 個前面 2-Pin 0B (1 AMP) 穩壓 24 伏接口 2 個前面 3-Pin Fischer (3 AMP 組合) |
| 監視器輸出 |
供監看和控制用的專用頂部接口 3 個 12G-SDI 兼容 6G-SDI, 3G-SDI 和 1.5G-SDI 模式 (SDI 1/2/3） 兼容 3G-SDI 和 1.5G-SDI 模式 (電子取景器) 12G-SDI: 4096 x 2160 4:2:2 高達 60p 6G-SDI: 4096 x 2160 4:2:2 高達 30p,25p,24p 3G-SDI: 2048 x 1080 4:2:2 高達 30p,60p 1.5G-SDI: 2048 x 1080 4:2:2 高達 30p,25p,24p SMPTE 時間碼，HANC 元數據，24 位 48 kHz 音頻 |
| 監視器選項 |
DSMC3 RED? 觸屏 7.0'' LCD 可無線也可通過 USB-C 或以太網有線監看的 1080P 實時預覽 IP 視頻流 集成 2.4'' LCD (無視頻預覽) |
| 攝影機同步選項 |
通過 BNC 實現三級同步鎖相 通過 5 針 0B 的線性時碼 (LTC) 通過 9 針 0B GIG-E 實現 PTP 通過集成 Ambient 通信網絡 (ACN) 實現無線同步鎖相和時碼 |
| 軟件 | |
| RED CONTROL |
在 iOS 或者安卓設備上完全控制攝影機并實時預覽拍攝畫面 可在 Apple Store 和“RED 數字攝影機”微信公眾號上下載，RED CONTROL 可無線控制也可通過USB-C 或以太網實現有線控制 |
